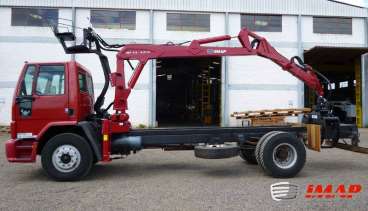

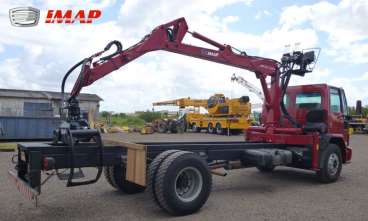

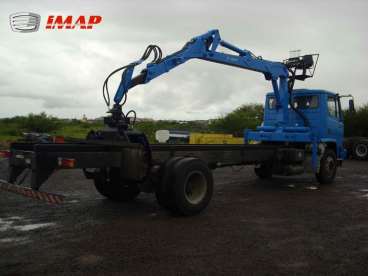

Guindastes Florestais Imf 6.5 Imap 2014

APLICAÇÃO

Utilizado em carregamentos diversos com a utilização de GARRA FLORESTAL, aumenta sua versatilidade, carregando com perfeição toras e toretes de madeira em geral.

PRINCÍPIO DE FUNCIONAMENTO

Garra montada em braço articulado. Possui alavancas para comando individual de cada movimento, estas alavancas estão no painel de comando, com posicionamento perfeito para o trabalho.

ESPECIFICAÇÕES TÉCNICAS	IMF 6.5-6,2/10
Momento de carga útil	6.500 kgf x m
Capacidade de carga no alcance máximo com garra G-IMF-025	830 kgf
Capacidade de carga no alcance máximo com garra G-IMF-040	890 kgf
Capacidade de carga no alcance máximo com garra G-IMF-048	930 kgf
Capacidade de carga bruta no alcance máximo (sem garra e rotator)	1200 kgf
Alcance máximo vertical de trabalho	6,35 m
Alcance máximo horizontal	5,55 m
Ângulo de elevação da lança	153º
Ângulo de inclinação do braço	61º
Ângulo de giro (graus)	360º contínuos
Capacidade do reservatório de óleo	180 litros(*)
Pressão máxima de trabalho	175 bar
Curso máximo das lança telescópica	0,800 m
Peso de operação	1.580 kgf
Número de sapatas hidráulicas	02
Giro da garra (graus)	360º infinito

(*) OBS.: A capacidade do reservatório hidráulico independe do veículo, onde o equipamento será instalado. Para casos de tratores a capacidade será de 180 litros.

VEÍCULO MÍNIMO RECOMENDADO: TRATORES x CAMINHÕES

Os equipamentos para tratores poderão ser instalados também em cabeçalhos de carreta e os de caminhões poderão ser instalados tanto na dianteira (atrás da cabine) como na traseira.

Para outra situação de instalação consultar o fabricante.

DADOS CONSTRUTIVOS

ESTRUTURA

Construída a partir de chapa de aço estrutural, soldadas através do processo MIG e arco submerso, dotado de buchas cementadas em todas as articulações e sistema de bielas na junção braço/lança.

SISTEMA DE GIRO

Através de sistema pinhão e dupla cremalheira de aço SAE 1045, possibilitando ângulo de giro superior a 360º.

GARRA FLORESTAL

Construída em aço estrutural resistente ao desgaste decorrente do trabalho, auxiliada por rotator com giro infinito bidirecional, acionado hidraulicamente, tornando fácil o trabalho com  toras e toretes.

LANÇAS

Possui uma lança fixa articulada construída em chapa de aço estrutural em perfil “U”, soldado pelo processo MIG e uma telescópica acionada hidraulicamente, construída também em perfil “U” de alta resistência e soldada pelo processo de arco submerso.

SAPATAS

Acionadas por cilindros hidráulicos de dupla ação e comandos independentes, do tipo articulada, as sapatas são fixadas nas laterais do chassi. Quando montada em caminhões pode ter a extensão horizontal com acionamento hidráulico.

CILINDROS HIDRÁULICOS

De duplo efeito, suas vedações são gaxetas e anéis raspadores de Molythane, auto-lubrificados e anéis o’ring de base nitrílica.

CANALIZAÇÕES

Podem ser de dois tipos:

• Rígidas: Construídas através de tubos de aço sem costura, com conexões através de anilhas de aço endurecido e cravamento com duplo friso.
• Flexíveis: Mangueiras com duas tramas de aço para alta pressão e terminais montados através de prensagem.

CIRCUITO HIDRÁULICO

Circuito fechado, dotado de:

• Bomba hidráulica de engrenagens para pressão de pico de 210 bar, acoplada junto à caixa de câmbio, quando instalado em caminhões, quando instalados em tratores é acoplada diretamente na polia do motor através de junta homocinética ou na tomada de força traseira do motor através de um multiplicador.
• Comando hidráulico é montado em plataforma acoplada na parte superior da torre para caminhões, visando a operação do mesmo com visão superior do trabalho. Já em casos de tratores é instalado na base fixa, aproveitando o banco do trator.

RESERVATÓRIO DE ÓLEO HIDRÁULICO

Para caminhões é integrado na lateral do chassi do equipamento com sistema de filtro de sucção, composto ainda de bocal de enchimento dotado de tela, filtro de ar e visor de nível do óleo hidráulico. Nos equipamentos instalados em tratores o reservatório hidráulico é integrado na parte frontal do trator, possuindo também os itens do reservatório para caminhão.

OPCIONAIS

• Válvulas de segurança
• Jogo de mangueiras hidráulicas para acoplamento nas tomadas hidráulicas para ferramentas.
• Acelerador a cabo, pneumático ou eletrônico
• Saca postes

OUTROS ACESSÓRIOS OPCIONAIS: Conforme a necessidade do usuário, opcionalmente pode ser fornecido alguns acessórios, desde que solicitado durante o processo de aquisição, solicitação esta que deve ser feita pelo cliente.
