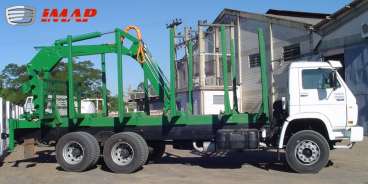

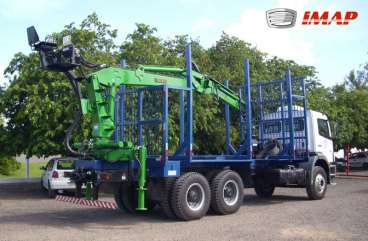

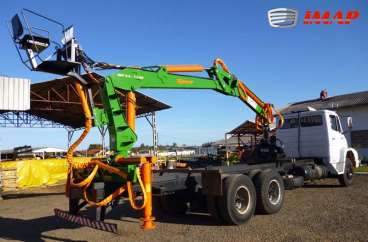

Guindastes Florestais Imf 8.5 Imap 2014

APLICAÇÃO

Utilizado em carregamentos diversos com a utilização de GARRA FLORESTAL, aumenta sua versatilidade, carregando com perfeição toras de madeira em geral.

PRINCÍPIO DE FUNCIONAMENTO

Braços articulados e lanças telescópicas acionadas por cilindros hidráulicos. O acionamento é através de comando hidráulico de acionamento direcional múltiplo.

ESPECIFICAÇÕES TÉCNICAS	IMF 8.5-7,7/20
Momento de carga útil	8.500 kgf
Capacidade de carga no alcance máximo com garra G-IMF-025	730 kgf
Capacidade de carga no alcance máximo com garra G-IMF-040	780 kgf
Capacidade de carga no alcance máximo com garra G-IMF-048	800 kgf
Capacidade de carga bruta no alcance máximo (sem garra e rotator)	1100 kgf
Alcance máximo horizontal	7,84 m
Ângulo de inclinação do braço	79º
Capacidade do reservatório de óleo	200 / 100 lts (*)
Pressão máxima de trabalho	175 bar
Curso máx. das lanças telescópicas	2,52 m
Peso de operação	1.650 kgf
Número de sapatas hidráulicas	02
Giro da garra (graus)	permanente

(*) OBS.: A capacidade do reservatório hidráulico varia de acordo com o veículo onde o equipamento será instalado. Para casos de tratores a capacidade será de 200 litros, já em caminhões será de 100 litros.

VEÍCULO MÍNIMO RECOMENDADO: TRATORES x CAMINHÕES

Os equipamentos para tratores poderão ser instalados também em cabeçalhos de carreta com PBT compatível, já os de caminhõespoderão ser instalados tanto frontais como traseiros.

Para outra situação de instalação consultar o fabricante.

DADOS CONSTRUTIVOS

ESTRUTURA

Construída a partir de chapa de aço estrutural, soldadas através do processo MIG e arco submerso, dotado de buchas cementadas em todas as articulações e sistema de bielas na junção braço/lança.

SISTEMA DE GIRO

Composto por sistema pinhão e duas cremalheiras.

GARRA FLORESTAL

Construída em aço estrutural que resiste ao desgaste decorrente do trabalho, composta de rotator com giro infinito bidirecional, com seções acionadas hidraulicamente, tornando facilitado o trabalho de abraçamento e posicionamento de toras.

LANÇAS

Possui uma lança fixa articulada construída em chapa de aço estrutural em perfil “U”, soldado pelo processo MIG e uma telescópica acionada hidraulicamente construída em tudo retangular.

SAPATAS

As sapatas são montadas na própria base, que está fixada ao chassi. Elas são articuláveis através de cilindros hidráulicos.

CILINDROS HIDRÁULICOS

De duplo efeito, onde suas vedações são gaxetas e anéis raspadores de Molythane, auto-lubrificados e anéis o’ring de base nitrílica.

CANALIZAÇÕES

• Rígidas: Construídas através de tubos de aço sem costura, com conexões através de anéis de aço endurecido e cravamento com duplo friso.
• Flexíveis: Mangueiras com duas tramas de aço para alta pressão e terminais montados através de prensagem.

CIRCUITO HIDRÁULICO

• Bomba hidráulica de engrenagens para pressão de até 175 bar, acoplada em veículos junto à caixa de câmbios quando instalado em caminhões, já em casos de tratores é acoplada diretamente na polia do motor através de junta homocinética ou na tomada de força.
• Comando hidráulico é montado em plataforma acoplada na parte superior da torre para caminhões, visando a operação do mesmo com visão superior do trabalho. Já em casos de tratores é instalado na base fixa, aproveitando o banco do trator.

RESERVATÓRIO DE ÓLEO HIDRÁULICO

Para caminhões é integrado à base do equipamento, com sistema de filtro à sucção, composto ainda de bocal de enchimento dotado de tela e filtro de ar e visor de nível do óleo hidráulico. Nos equipamentos instalados em tratores o reservatório hidráulico é integrado na parte frontal do trator e possui também filtro de retorno standart.

OPCIONAIS

• Válvulas de segurança
• Jogo de mangueiras hidráulicas para acoplamento nas tomadas hidráulicas para ferramentas
• Acelerador a cabo, pneumático ou eletrônico.
• Saca postes

OUTROS ACESSÓRIOS OPCIONAIS: Conforme a necessidade do usuário, opcionalmente pode ser fornecido alguns acessórios, desde que selecionado durante o processo de aquisição pelo cliente.
