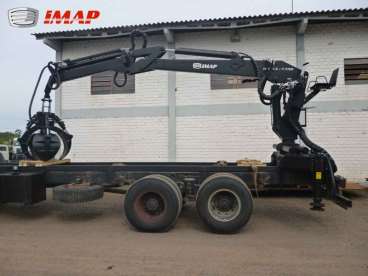

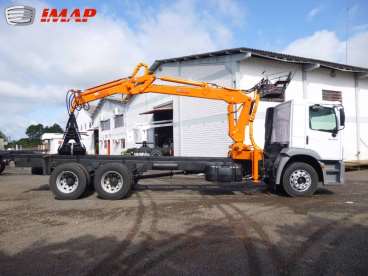

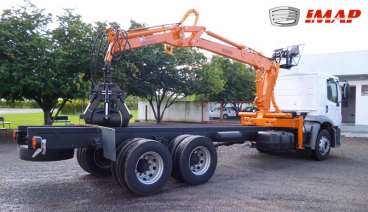

Guindastes Sucateiros Ims 8.5 Imap 2014

APLICAÇÃO

Utilizado em carregamentos diversos com a utilização de GARRA SUCATEIRA, aumenta sua versatilidade, carregando com perfeição sucatas em geral.

PRINCÍPIO DE FUNCIONAMENTO

Braços articulados e lanças telescópicas acionadas por cilindros hidráulicos. O acionamento é através de comando hidráulico de acionamento direcional múltiplo.

ESPECIFICAÇÕES TÉCNICAS	IMS 8.5-7,7/20
Momento de carga útil	8.500 kgf
Capacidade de carga no alcance máximo com garra G-IMS-016	485 kgf
Capacidade de carga no alcance máximo com garra G-IMS-026	403 kgf
Capacidade de carga bruta no alcance máximo (sem garra)	1100 kgf
Alcance máximo vertical de trabalho	9,36 m
Alcance máximo horizontal	7,77 m
Ângulo de elevação da lança	128º
Ângulo de inclinação do braço	61º
Ângulo de giro (graus)	360º
Capacidade do reservatório de óleo	100 litros
Pressão máxima de trabalho	175 bar
Curso máximo das lanças telescópicas	1,21 m
Peso de operação	1.700 kgf
Número de sapatas hidráulicas	02
Giro da garra (graus)	180°

VEÍCULO MÍNIMO RECOMENDADO: CAMINHÃO

PBT (mínimo necessário)	11.000 kgf
Distância mínima entre eixos	2,20 m

DADOS CONSTRUTIVOS

ESTRUTURA

Construída a partir de chapa de aço estrutural, soldadas através do processo MIG e arco submerso, dotado de buchas cementadas em todas as articulações e sistema de bielas na junção braço/lança.

SISTEMA DE GIRO

Composto por sistema pinhão e duas cremalheiras.

GARRA SUCATEIRA

Com unhas acionadas hidraulicamente, tornando facilitado o trabalho de abraçamento e posicionamento das sucatas.

LANÇAS

Possui uma lança fixa articulada construída em chapa de aço estrutural em perfil “U”, soldado pelo processo MIG e uma ou duas lanças telescópicas acionadas hidraulicamente construídas em tudo retangular, dependendo do modelo solicitado pelo cliente.

SAPATAS

As sapatas são montadas na própria base, que está fixada ao chassi. Elas são articuláveis através de cilindros hidráulicos e extensíveis lateralmente.

CILINDROS HIDRÁULICOS

De duplo efeito, onde suas vedações são gaxetas e anéis raspadores de Molythane, auto-lubrificados e anéis o’ring de base nitrílica.

CANALIZAÇÕES

• Rígidas: Construídas através de tubos de aço sem costura, com conexões através de anéis de aço endurecido e cravamento com duplo friso.
• Flexíveis: Mangueiras com duas tramas de aço para alta pressão e terminais montados através de prensagem.

CIRCUITO HIDRÁULICO

• Bomba hidráulica de engrenagens para pressão de até 175 bar, acoplada em veículos junto à tomada de força sendo acionada através de cardã ou acoplamento direto.
• Comando hidráulico é montado em plataforma acoplada na parte superior da torre, visando à operação do mesmo com visão superior do trabalho.

RESERVATÓRIO DE ÓLEO HIDRÁULICO

Integrado à base do equipamento, com sistema de filtro a sucção. Composto ainda de bocal de enchimento dotado de tela e filtro de ar e visor de nível do óleo hidráulico.

OPCIONAIS

• Válvulas de segurança
• Jogo de mangueiras hidráulicas para acoplamento nas tomadas hidráulicas para ferramentas
• Acelerador pneumático ou eletrônico dependendo do modelo do caminhão
• Guincho de cabo
• Saca postes

OUTROS ACESSÓRIOS OPCIONAIS: Conforme a necessidade do usuário há a possibilidade de ser fornecido alguns acessórios, opcionalmente, desde que selecionado durante o processo de aquisição pelo cliente.
