MOTOR |
||
|
Marca/Modelo |
CUMMINS QSB4.5 |
|
|
Tipo |
Refrigerado a água, 4 tempos, movido à Diesel, 4 cilindros em linha, injeção direta, turboalimentado e com intercooler. |
|
|
Potência bruta |
125HP (93kW) / 2.100 rpm |
|
|
Potência líquida |
119HP (89kW) / 2.100 rpm |
|
|
Torque máximo |
56kgf.m / 1.400rpm |
|
|
Nº de cilindros |
4 |
|
|
Diâmetro x Curso |
107mm x 124mm |
|
|
Cilindrada |
4,5l |
|
|
Taxa de compressão |
17.2 : 1 |
|
|
Filtro de ar |
Seco, tipo ciclônico com duplo elemento. |
|
|
Alternador |
24V, 70A |
|
|
Bateria |
2 x 12V, 80Ah |
|
|
Motor de partida |
24V, 3,7kW |
|
|
Arrefecimento |
À água |
|
|
Potência líquida de acordo com a norma SAE J1349, equipado com ventilador, filtro de ar, alternador, bomba d"água, bomba de óleo lubrificante e bomba injetora de combustível. Não há redução de potência em operação contínua até 3.048m de altitude. Este motor atende às normas de emissões de poluentes EPA (Tier III) / Euro III |
||
|
|
|
|
|
TRANSMISSÃO |
||
|
Tipo Power Shift totalmente hidráulica, para engate e troca suave de marchas, equipada com conversor de torque de 3 elementos e simples estágio. |
||
|
Multiplicação de torque |
2.382 : 1 |
|
|
Velocidades de deslocamento |
Marchas |
km/h |
|
À Frente |
1ª |
6,2 |
|
À Ré |
1ª |
6,5 |
|
|
|
|
|
EIXOS |
||
|
Tração |
Nas quatro rodas. |
|
|
Montagem |
Eixo dianteiro rígido e traseiro oscilante. |
|
|
Oscilação do eixo traseiro |
± 12° por lado / total 24° |
|
|
Redução |
Redutoras planetárias montadas nas extremidades dos eixos. |
|
|
Diferencial |
Diferencial dianteiro com deslizamento limitado e traseiro convencional. |
|
|
Relação de redução |
21.462 |
|
|
|
|
|
|
SISTEMA HIDRÁULICO |
||
|
Tipo |
Sistema de centro com circuito em tandem; |
|
|
Controle pilatado; |
||
|
Sistema fechado com pressão de alívio a vácuo. |
|
|
|
Bomba |
De engrenagens helicoidais com vazão de 140l/min em rotação nominal. |
|
|
Válvula de controle - Ajuste da válvula de alívio |
Válvula de duas vias controladas por uma ou duas alavancas. Válvula de três vias opcionais com alavanca auxiliar. Pressão de 210kgf/cm². |
|
|
Sistema de pilotagem |
Pressão gerada pela vazão da bomba piloto. |
|
|
Ajuste da válvula de alívio |
30kgf/cm² |
|
|
CONTROLES DE CAÇAMBA |
||
|
Tipo |
Circuito de elevação e inclinação acionado e comandado por alavanca pilotada, tipo joystick. |
|
|
Circuito de elevação |
Válvula com quatro funções: elevação, sustentação, inclinação e flutuação, com nivelamento automático em elevação máxima. |
|
|
Circuito de inclinação |
Válvula de 3 funções: inclinação negativa, sustentação e descarga, com ajuste automático da caçamba até o ângulo de descarga. |
|
|
Cilindro |
Tipo : Dupla ação |
|
|
TEMPO DE CICLO |

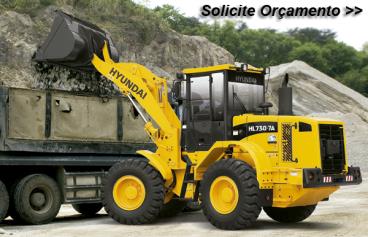

HL730-7A |
HL730TM-7A |
|
Elevação com carga |
5, 6s |
5,6s |
|
|
|
|
|
CONFIGURAÇÕES |
||
|
Pás carregadeiras sobre rodas modelos HL730-7A e HL730TM-7A equipadas com caçambas de1,7m³ e 1,8m³ SAE, respectivamente. Força de desagregação de 9.590kgf - 10.090kgf. Carga estática em linha reta 7.880kg e 6.640kg e articulada a 40°, 6.790kg e 5.710kg. |
||
|
|
|
|
|
ALCANCES |
HL730-7A |
HL730TM-7A |
|
Altura máxima de elevação |
4.790mm |
4.870mm |
|
Altura máxima de descarga a 45° |
2.730mm |
2.785mm |
|
Altura no pino da caçamba |
3.640mm |
3.780mm |
|
|
|
|
|
DIMENSÕES E PESOS |
||
|
Comprimento total |
6.810mm |
6.880mm |
|
Altura total |
3.170mm |
3.170mm |
|
Largura total |
2.450mm |
2.400mm |
|
Peso operacional |
9.700kg |
10.000kg |
