MOTOR |
||
|
Marca/Modelo |
CUMMINS QSB6.7 |
|
|
Tipo |
Refrigerado a água, 4 tempos, movido à Diesel, 6 cilindros em linha, injeção direta, turboalimentado e com intercooler. |
|
|
Potência bruta |
145HP (108kW) / 2.100rpm |
|
|
Potência líquida |
138HP (103kW) / 2.100rpm |
|
|
Torque máximo |
69kgf.m / 1.400rpm |
|
|
Nº de cilindros |
6 |
|
|
Diâmetro x Curso |
107mm x 124mm |
|
|
Cilindrada |
6,7L |
|
|
Taxa de compressão |
17,2 : 1 |
|
|
Filtro de ar |
Seco, tipo ciclônico com duplo elemento. |
|
|
Alternador |
24V, 70A |
|
|
Bateria |
2 x 12V, 80Ah |
|
|
Motor de partida |
24V, 3,7kW |
|
|
Arrefecimento |
À água |
|
|
Potência líquida de acordo com a norma SAE J1349, equipado com ventilador, filtro de ar, alternador, bomba d"água, bomba de óleo lubrificante e bomba injetora de combustível Não há redução de potência em operação contínua até 3.048m de altitude. Este motor atende às normas de emissões de poluentes EPA (Tier III) / Euro III |
||
|
|
|
|
|
TRANSMISSÃO |
||
|
Tipo Power Shift totalmente hidráulica, para engate e troca suave de marchas, equipada com conversor de torque de 3 elementos e simples estágio. |
||
|
Multiplicação de torque |
2.549 : 1 |
|
|
VELOCIDADE DE DESLOCAMENTO |
MARCHAS |
km/h |
|
À Frente |
1ª |
6,4 |
|
À Ré |
1ª |
6,8 |
|
|
|
|
|
EIXOS |
||
|
Tração |
Nas quatro rodas. |
|
|
Montagem |
Eixo dianteiro rígido e traseiro oscilante. |
|
|
Oscilação do eixo traseiro |
± 12°por lado / total 24° |
|
|
Redução |
Redutoras planetárias montadas nas extremidades dos eixos. |
|
|
Diferencial |
Diferencial dianteiro com deslizamento limitado e traseiro convencional. |
|
|
Relação de redução |
22.846 |
|
|
|
|
|
|
SISTEMA HIDRÁULICO |
||
|
Tipo |
* Sistema de centro com circuito em tandem; |
|
|
|
* Controle pilotado; |
|
|
|
* Sistema fechado com pressão de alívio a vácuo. |
|
|
Bomba |
De engrenagens helicoidais com vazão de 177 l/min em rotação nominal. |
|
|
Válvula de controle (Ajuste da válvula de alívio) |
Válvula de duas vias controladas por uma ou duas alavancas. Válvula de três vias opcionais com alavanca auxiliar. Pressão de 220kgf/cm². |
|
|
Sistema de pilotagem |
Pressão gerada pela vazão de bomba piloto. |
|
|
Ajuste da válvula de alívio |
30kgf/cm² |
|
|
CONTROLES DE CAÇAMBA |
||
|
Tipo |
Circuito de elevação e inclinação acionado e comandado por alavanca pilotada, tipo joystick. |
|
|
Circuito de elevação |
Válvula com quatro funções: elevação, sustentação, inclinação e flutuação, com nivelamento automático em elevação máxima. |
|
|
Circuito de inclinação |
Válvula de 3 funções: inclinação negativa, sustentação e descarga, com ajuste automático da caçamba até o ângulo de descarga. |
|
|
Cilindro |
Tipo : Dupla ação |
|
|
TEMPO DE CICLO |
HL740-7A |
HL740TM-7A |
|
Elevação com carga |
5,6s |
5,6s |
|
|
|
|
|
CONFIGURAÇÕES |
||
|

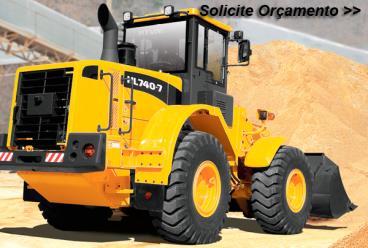

Pás carregadeiras sobre rodas, modelos HL740-7A e HL740TM-7A equipadas com caçambas de 2,0m³ e 2,1m³, respectivamente. Força de desagregação de 11.880kgf e 10.650kgf. Carga estática de tombamento em linha reta 9.180kg e 7.950kg e articulada a 40°, 7.930kg e 6.860kg. |
||
|
|
|
|
|
ALCANCES |
HL740-7A |
HL740TM-7A |
|
Altura máxima de elevação |
5.070mm |
5.150mm |
|
Altura máxima de descarga a 45° |
2.850mm |
2.915mm |
|
Altura no pino da caçamba |
3.830mm |
3.990mm |
|
|
|
|
|
DIMENSÕES E PESOS |
||
|
Comprimento total |
7.230mm |
7.390mm |
|
Altura total |
3.260mm |
3.260mm |
|
Largura total |
2.550mm |
2.550mm |
|
Peso operacional |
11.550kg |
12.100kg |
