Motor |
||
|
Marca/Modelo |
CUMMINS QSM11 |
|
|
Tipo |
Refrigerado a água, 4 tempos, movido à Diesel, 6 cilindros em linha, injeção direta, turboalimentado e com intercooler. |
|
|
Potência bruta |
335HP (250kW) / 2.000 rpm |
|
|
Potência líquida |
320 HP (239 kW) / 2.000 rpm |
|
|
Torque máximo |
171kgf.m |
|
|
Nº de cilindros |
6 |
|
|
Diâmetro x Curso |
125 mm x 147 mm |
|
|
Cilindrada |
11,l |
|
|
Taxa de compressão |
16.3 : 1 |
|
|
Filtro de ar |
Seco, tipo ciclônico com duplo elemento |
|
|
Alternador |
24 V, 70 A |
|
|
Bateria |
2 x 12 V, 160 Ah |
|
|
Motor de partida |
24 V, 7,5 kW |
|
|
Arrefecimento |
À água |
|
|
Potência líquida de acordo com a norma SAE J1349, equipado com ventilador, filtro de ar, alternador, bomba d"água, bomba de óleo lubrificante e bomba injetora de combustível Não há redução de potência em operação contínua até 3.048m de altitude. Este motor atende às normas de emissões de poluentes EPA (Tier III) / Euro III |
||
|
|
|
|
|
Transmissão |
||
|
Tipo Power Shift totalmente hidráulica, para engate e troca suave de marchas, equipada com conversor de torque de 3 elementos e simples estágio. |
||
|
Multiplicação de torque |
2.987 : 1 |
|
|
Velocidades de deslocamento |
Marcha |
km/h |
|
À Frente |
1ª |
6,2 |
|
À Ré |
1ª |
6,2 |
|
|
|
|
|
Eixos |
||
|
Tração |
Nas quatro rodas |
|
|
Montagem |
Eixo dianteiro rígido e traseiro oscilante |
|
|
Oscilação do eixo traseiro |
± 12°por lado / total 24° |
|
|
Redução |
Redutoras planetárias montadas nas extremidades dos eixos |
|
|
Diferencial |
Diferencial dianteiro com deslizamento limitado e traseiro convencional |
|
|
Relação de redução |
27 |
|
|
|
|
|
| Sistema Hidráulico | ||
|
Tipo |
Sistema de centro com circuito em tandem; |
|
|
Controle pilotado; |
||
|
Sistema fechado com pressão de alívio a vácuo. |
||
|
Bomba |
De palhetas, com vazão de 482l/min em rotação nominal |
|
|
Válvula de controle (Ajuste da válvula de alívio) |
Válvula de duas vias controladas por uma ou duas alavancas. Válvula de três vias opcionais com alavanca auxiliar. Pressão de 210 kgf/cm². |
|
|
Sistema de pilotagem |
Pressão gerada pela vazão da bomba piloto. |
|
|
Ajuste da válvula de alívio |
30kgf/cm² |
|
|
CONTROLES DA CAÇAMBA |
||
|
Tipo |
Circuito de elevação e inclinação acionado e comandado por alavanca pilotada, tipo joystick. |
|
|
Circuito de elevação |
Válvula com quatro funções: elevação, sustentação, inclinação e flutuação, com nivelamento automático em elevação máxima |
|
|
Circuito de inclinação |
Válvula de 3 funções: inclinação negativa, sustentação e descarga, com ajuste automático da caçamba até o ângulo de descarga. |
|
|
Cilindro |
Tipo : Dupla ação |
|
|
Templo de ciclo |
HL80-7A |
|
|
Elevação com carga |
6,4 s |
|
|
|
|
|
|
Configurações |
||
|

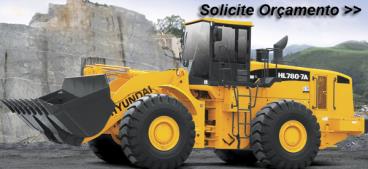

Pás carregadeiras sobre rodas, modelos HL780-7A e HL780XTD-7A equipadas com caçambas de 4,8m³ e 5,1m³, respectivamente. Forças de desagregação de 24.820kgf e 23.880kgf. Cargas estáticas de tombamento em linha reta 24.130kg e 21.520kg e articulada a 40° 20.800kg e 18.610kg. |
||
|
|
|
|
|
ALCANCES |
HL780-7A |
HL780XTD-7A |
|
Altura máxima de elevação |
6.160mm |
6.590mm |
|
Altura máxima de descarga a 45° |
3.300mm |
3.720mm |
|
Altura no pino da caçamba |
4.510mm |
4.930mm |
|
|
|
|
|
DIMENSÕES E PESOS |
||
|
Comprimento total |
9.340mm |
9.880mm |
|
Altura total |
3.805mm |
3.805mm |
|
Largura total |
3.450mm |
3.450mm |
|
Peso operacional |
29.300kg |
30.000kg |
